MC-HJ01型《農業環境大數據監測及預警云平臺》系統
適用范圍：
1、溫室大棚種植、公園綠化帶、賓館、飯店、博物館、學校、辦公樓、醫院、車站、特種養殖、普通養殖、水產養殖、施工工地、旅游景區、博物館、水文與水資源（科研、教學、施工）、食品加工與生產、發酵行業、食用菌栽培、氣象數據監測、組培室、及各種需要隨時在線監測環境中的氣象、空氣、水質、土壤、生態環境等多參數在線監測，并可以自動拍照，將上述數據全部在云端存儲，可通過手機、計算機查看數據和歷史數據，同時需要在線視頻監控或者視頻與語音同步進行的工作需求。
2、測試項目：
（1）環境參數：空氣溫濕度、CO2、光照強度、光合有效輻射、總輻射、紫外輻射、風速、風向、大氣壓力、蒸發量、水深、液位、噪聲、粉塵PM1.0、PM2.5、PM10、TSP、電導率、含鹽量、ph、土壤水分、土壤溫度、ORP、管道流量和流速。備注：以上參數非標配，用戶需告知測試需求以便我公司盡快調試。
（2）可擴充測試土壤、液體或者其他固體物質的流速、流量。可擴充測試銨離子（氨氮）、鈣離子 、鉀離子、光學溶解氧 、水質銨離子 、氟離子、鎘離子、氯離子、硝酸根離子、銅離子、鈉離子、氰離子、鉛離子、溴離子、硫離子、銀離子、碘離子等。
一、系統組成框架示意圖：
二、設備組成詳細介紹：
本系統主要由云平臺無線數劇采集器、傳感器、、視頻采集系統、圖片拍照系統、語音與視頻交互系統、云平臺組成。后臺數據處理系統及信息監控管理云平臺、數據采集器、傳感器、視頻監控系統、無線傳輸系統組成。監測子站集成；數據平臺是一個互聯網架構的網絡化平臺，具有對各子站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。

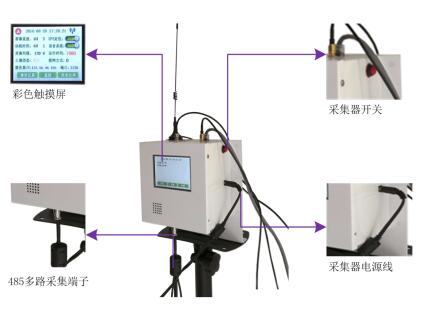

（一）MC-HJ01型云平臺數劇采集器
1、主機采用3.5英寸觸摸屏幕，可手指直接觸摸操作。背光可自行選擇關閉。外殼采用噴塑鋼板沖壓成型。
2、內置485通訊數據采集模塊，自動識別用戶插上的各類型傳感器，無需按位置安裝。最多可采集256只傳感器。
3、可按照用戶設置的采集時間間隔，實現自動采集數據。
4、主機采用多種安裝形式，配備多功能掛板，用戶根據實際需要和自身環境條件，可采用移動式支架、壁掛、龍骨懸掛、吊裝等多種方式。
5、主機電源供電方式可以采用AC/220V供電，戶外太陽能供電、也可采用內置鋰電池組供電，用戶可攜帶設備進行移動測試。

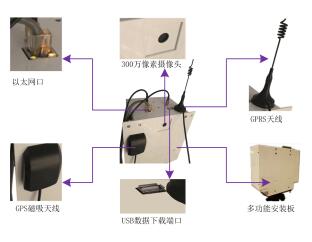

6、主機采取多種遠程數據傳輸方式供用戶選擇，包括以太網、wifi無線信號、GPRS數據無線傳輸DTU模塊，方便用戶選擇。可將數據傳輸?shù)皆破脚_。
7、可配備網絡型戶外監控攝像頭或者室內型語音攝像頭（帶夜視功能），出廠前設定為固定IP地址，無需用戶下載插件，在遠程端可以通過wife或者以太網相互視頻和語音交流。
8、預留485數據輸出端口，可連接戶外或者室內LED顯示屏。
（二）云平臺軟件系統介紹：
1、采用可視化編程語言設計界面友好的環境監測與管理系統，實現對被監測環境的遠程監測。可自由設置上下限數值。通過短信等方式報警。軟件平臺可遠程實時監控各傳感器數據。數據管理功能，支持?jǐn)?shù)據庫管理、數據查詢、導出、打印、統計分析、圖表分析等各項數據處
2、在線監測各環境因素參數的表現形式：

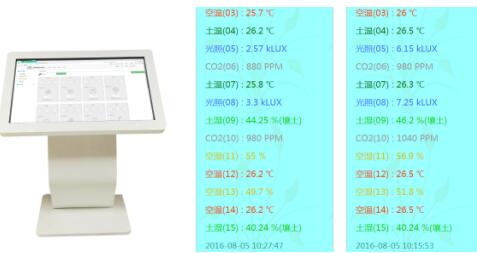

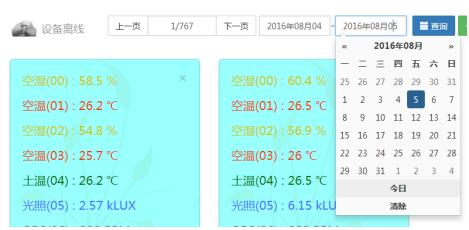

A、清單明細式，可以直觀地查看各個環境因素參數在某個時間點的監測數據。
如下：
清單明細式顯示方式，可以直觀地查看各個環境因素參數在某個時間點的監測數據。

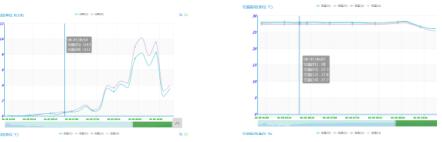

B、曲線走勢圖顯示方式，如下：
某種顏色的曲線代表某個測試參數的走勢

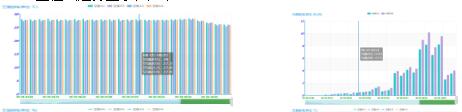

C、立柱式走勢顯示，如下：
某種顏色的立柱的變化，代表某個參數的數據變化
3、支持手機隨時查看方式：

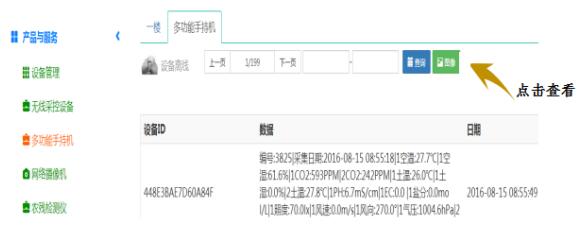

4、計算機上查看各個參數的實時數據和歷史數據：
5、視頻監控與語音對講：
平臺支持戶外生產基地、加工車間、生產環境等區域多只戶外防水?dāng)z像頭畫面視頻監控和多只室內型語音攝像頭視頻與語音對講。無需用戶下載插件，在遠程端可以通過wife或者以太網相互視頻和語音交流，配備視頻、語音現場互動系統，持視頻監控和語音對講功能，便于監管方發揮監測、監督、預警。

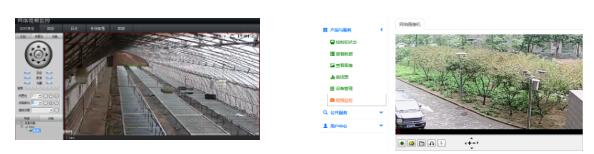

下面為防水?dāng)z像頭拍攝戶外或者室內環境實時視頻多畫面監控：

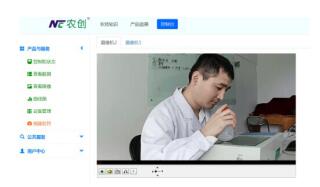

下圖為視頻、語音現場互動系統：

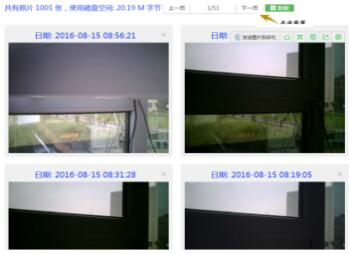

6、可接收主機發送來的監控照片，按照時間查詢照片資料：
點擊進入可查看根據設置所拍環境照片
7、 平臺內置《農作物營養診斷專家系統》，功能包括：
A、可診斷玉米、小麥、水稻、大豆、油菜、果樹、葉菜等作物缺N、P、K或各種微量元素的營養診斷。
B、可對作物所需氮，磷，鉀，硫，鋅，硼，錳，鉬，銅，鐵的營養缺失提出解決方法。并配備全標準圖庫。
C、提供常用氮，磷，鉀肥料的施用方法。
D、常用肥料的產品性狀：主要氮肥，磷肥，鉀及復合肥的產品性狀。
E、常用化學肥料的鑒別方法：外觀鑒別法，溶解鑒別法，熔融鑒別法，灼燒鑒別法。
F、測土配方中常見的問題解答：如何計算施肥量、最小養分率，常用肥料等。
8、GIS地圖生成：利用檢測設備內置的GPS模塊，實現衛星定位數據捆綁測試數據信息，實施GIS地圖定點監控每個檢測點的位置信息，監測者可在其衛星定位圖標上點擊位置坐標查看該檢測點測試數據相關索引信息。
